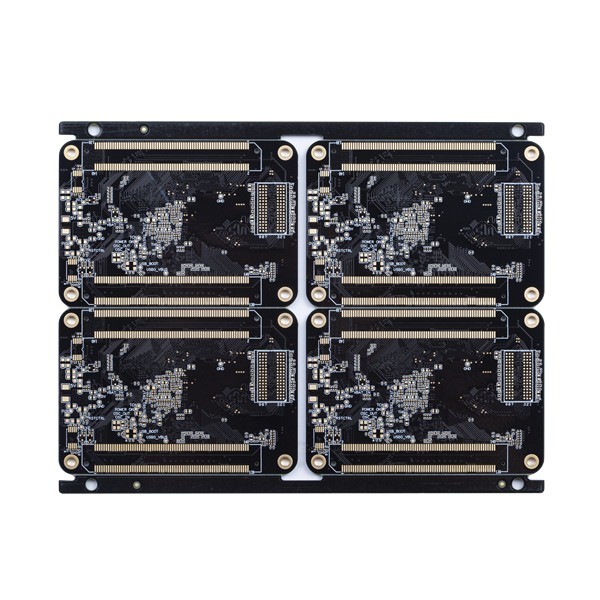

8 परत बहुपरत मुद्रित सर्किट बोर्ड ENIG 2u TAIYO ब्लैक सोल्डर मास्क
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| पीसीबी परत | छोटी लाइन स्पेस और बीजीए के साथ 8 लेयर प्रिंटेड सर्किट बोर्ड | मार्टेरियल | FR4 TG170 |
|---|---|---|---|
| पीसीबी सतह | ENIG 2u | सोल्डर मास्क | ताइयो ब्लैक |
| सबसे छोटा पीसीबी ट्रैक / गैप | 3/3मिली | सबसे छोटा छेद | 0.20 मिमी |
| आवेदन पत्र | डिजिटल उत्पाद | समय - सीमा | 2L और 4L के लिए सबसे तेज़ 24H |
| हाई लाइट | 8 परत बहुपरत मुद्रित सर्किट बोर्ड,TAIYO ब्लैक बहुपरत मुद्रित सर्किट बोर्ड,ENIG 8 परत मुद्रित सर्किट बोर्ड |
||
उत्पाद विवरण
मल्टीलेयर प्रिंटेड सर्किट बोर्ड 8 लेयर प्रिंटेड सर्किट बोर्ड विद स्मॉल लाइन स्पेस और बीजीए ब्लैक सोल्डर मास्क
छोटी लाइन स्पेस और बीजीए के साथ 8 लेयर प्रिंटेड सर्किट बोर्ड
HSX सर्किट 5,000 से अधिक पीसीबी उत्पादों को मासिक रूप से कवर करता है, एकल परत से 32L FR-4 PCB तक, IMS PCB, HDI बोर्ड से लेकर उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड तक।हम लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे) प्रदान करते हैं, साथ ही साथ बड़ी मात्रा में पीसीबी निर्माण के लिए छोटी मात्रा प्रदान करते हैं।
उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।
अधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)
अधिकतम फिनिश पैनल आकार: 740 * 500 एमएम (> 600 एमएम की समीक्षा करने की जरूरत है)
न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स ...
पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है) (बोर्ड की मोटाई 0.6 मिमी, एचएएसएल सतह के लिए लागू न करें)
तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz
धनुष और मोड़: 0.075%
एम आईएन।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)
एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा: रूटिंग/वी-कट/पंचिंग
मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um
मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil
सोल्डर मास्क फिलिंग होल्स: 0.1-0.5mm
सोल्डर मास्क का रंग:हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि
पीसीबी सिल्क्सस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में
छीलने योग्य मुखौटा मोटाई: 500-1000um
ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um
| सर्किट बोर्ड परत गणना: | 8एल | सर्किट बोर्ड टुकड़े टुकड़े: | FR4 TG170 |
| परत तांबे की मोटी: | 1/1/1/1/1/1/1/1 ऑउंस | बोर्ड मोटाई: | 1.6 मिमी |
| सबसे छोटा छेद आकार: | 0.2 मिमी | सबसे छोटा पीसीबी ट्रैक / गैप: | 3/3मिली |
| मिलाप मुखौटा रंग: | ताइयो ब्लैक | सिल्क स्क्रीन रंग: | सफ़ेद |
| पीसीबी सतह समाप्त: | विसर्जन सोना | बोर्ड प्रोफाइल: | रूटिंग/वी-कट |
| पीसीबी बोर्ड आवेदन: | डिजिटल उत्पाद | ||
| विशेष आवश्यकता का अनुरोध: | छोटी लाइन स्पेस और गैप: 3 / 3mil / प्रतिबाधा नियंत्रण / राल भरा और चढ़ाया हुआ / 0.25 मिमी BGA | ||
सामान्य प्रश्न:
Q1: आप एक कारखाने या व्यापार कंपनी हैं?
एक: हाँ, हम कारखाने हैं, हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण और बड़ी मात्रा में पीसीबी उत्पादन लाइनें हैं।
Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)
Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण तब तक नहीं करेंगे जब तक कि हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी अन्य तीसरे पक्ष के साथ साझा करेंगे।और यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।
Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।
Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?
ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ सेवाओं के लिए सबसे तेज़ 48 घंटे)
बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस
Q6: आप क्या भुगतान स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
