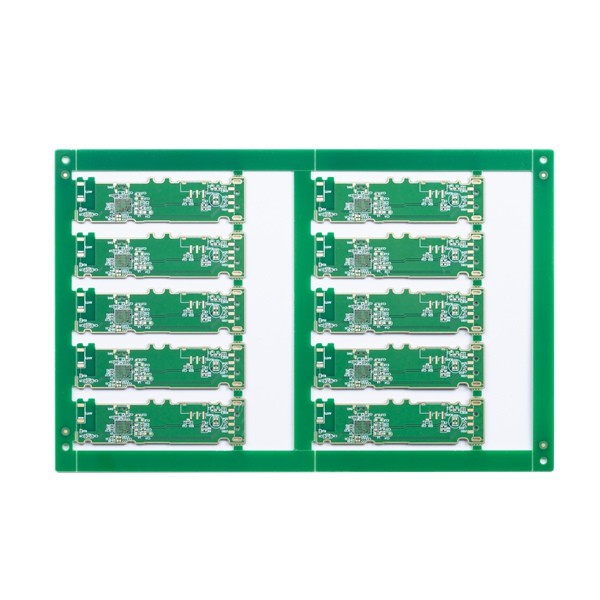

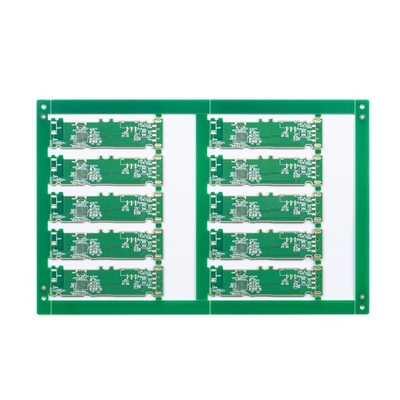

विसर्जन गोल्ड मल्टीलायर मुद्रित सर्किट बोर्ड 4 परत पीसीबी 0.15 मिमी होल

बहुपरत मुद्रित सर्किट बोर्ड 4 परत पीसीबी मुख्य मुद्रित सर्किट बोर्ड छोटा मुद्रित सर्किट बोर्ड

4 परत कठोर मुद्रित सर्किट बोर्ड

HSX सर्किट 5,000 से अधिक पीसीबी उत्पादों को मासिक रूप से कवर करता है, एकल परत से 32L FR-4 PCB तक, IMS PCB, HDI बोर्ड से लेकर उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड तक।हम लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे) प्रदान करते हैं, साथ ही साथ बड़ी मात्रा में पीसीबी निर्माण के लिए छोटी मात्रा प्रदान करते हैं।

उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।

अधिकतम परतें: 32 परत (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल आकार: 740 * 500 एमएम (> 600 एमएम की समीक्षा करने की जरूरत है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी

पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स ...

पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (0.2 मिमी, ＞4 मिमी की समीक्षा करने की आवश्यकता है) (बोर्ड की मोटाई 0.6 मिमी, एचएएसएल सतह के लिए लागू न करें)

तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़: 0.075%

एम आईएन।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी

पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)

पीसीबी रूपरेखा: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um

मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क फिलिंग होल्स: 0.1-0.5mm

सोल्डर मास्क का रंग:हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि

पीसीबी सिल्क्सस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में

छीलने योग्य मुखौटा मोटाई: 500-1000um

ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um
