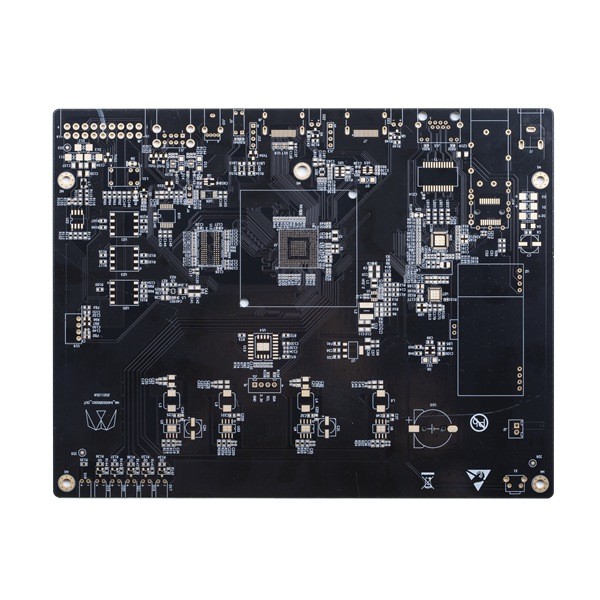

4 परत बहुपरत मुद्रित सर्किट बोर्ड 4.0 मिमी मोटा TG135 ब्लैक सोल्डर मास्क

मल्टीलायर मुद्रित सर्किट बोर्ड ब्लैक सोल्डर मास्क 4 एल पीसीबी कस्टम सर्किट बोर्ड अपना खुद का सर्किट बोर्ड बनाएं

छोटे छेद के आकार के साथ 4 परत कठोर पीसीबी

HSX सर्किट 5,000 से अधिक पीसीबी उत्पादों को मासिक रूप से कवर करता है, एकल परत से 32L FR-4 PCB तक, IMS PCB, HDI बोर्ड से लेकर उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड तक।हम लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे) प्रदान करते हैं, साथ ही साथ बड़ी मात्रा में पीसीबी निर्माण के लिए छोटी मात्रा प्रदान करते हैं।

उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस, और इतने पर जैसे उच्च तकनीक क्षेत्रों में उपयोग किया जाता है।

अधिकतम परतें: 32 परत (यदि 20 से अधिक परत, क्षमता की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल आकार: 740 * 500 मिमी (यदि 600 मिमी से बड़ा है, तो क्षमता की समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी

कच्चा माल: पीआई + एफआर 4, एफआर 4, रोजर्स, एआई और इसी तरह

पीसीबी बोर्ड की मोटाई समाप्त: 0.2 ~ 4.0 मिमी (यदि कम से कम)0.2 मिमी, या 4 मिमी से अधिक की समीक्षा करने की आवश्यकता है) (यदि बोर्ड की मोटाई ≤ 0.6 मिमी, एचएएसएल सतह के लिए लागू नहीं हो सकती है)

तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

समाप्त बाहरी तांबा: 6oz

धनुष और मोड़: 0.075%

एम आईएन।छेद का आकार: 0.15 मिमी (＜0.15 मिमी क्षमता की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी

पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)

पीसीबी रूपरेखा: रूटिंग/पंचिंग/वी-कट

मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um

मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क प्लग किए गए छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग:हरे, मैट हरे, नीले, मैट नीले, काले, मैट काले, पीले, लाल, सफेद, और इतने पर

पीसीबी सिल्क्सस्क्रीन: सफेद, काला और इतने पर

छीलने योग्य मुखौटा मोटाई: 500-1000um

ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:
Q1:मुझे कोटेशन कैसे मिल सकता है?
ए: कृपया हमें Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB प्रारूप के साथ gerber फ़ाइल भेजें और मांग मात्रा प्रदान करें।हम तदनुसार उद्धरण प्रदान करेंगे।

प्रश्न 2:क्या आप पिक्चर फाइल से पीसीबी का निर्माण कर सकते हैं?
ए: नहीं। लेकिन अगर आप हमें एक नमूना पीसीबी भेज सकते हैं, तो हम इसके डिजाइन को क्लोन कर सकते हैं और इसे तैयार कर सकते हैं।

Q3:क्या आपके पास पीसीबी स्टॉक में है.
ए: अधिकांश पीसीबी बोर्ड अनुकूलित किए जाते हैं, और उनके पास अलग-अलग डिज़ाइन होते हैं, हम उन्हें ग्राहकों द्वारा प्रदान की गई जेरबर फाइलों के अनुसार उत्पादित करते हैं।

Q4:आप आमतौर पर किस FR4 सामग्री का उपयोग करते हैं?

ए: किंगबोर्ड, आईटीईक्यू, शेंगई ...

क्यू5:आप आमतौर पर किस तरह के शिपमेंट तरीके का उपयोग करते हैं?
ए: छोटी मात्रा के आदेश के लिए, हम हमेशा डीएचएल, यूपीएस, फेडेक्स डोर टू डोर सेवा द्वारा बोर्डों को शिप करने का सुझाव देते हैं, हम आपके शिपिंग खाते का उपयोग संग्रह करने के लिए कर सकते हैं या डीडीयू (आयात शुल्क अवैतनिक) डिलीवरी अवधि में शिप करने के लिए हमारे खाते का उपयोग कर सकते हैं।
और बड़ी मात्रा के आदेश के लिए, माल ढुलाई लागत को बचाने के लिए, हम हवाई या समुद्र द्वारा शिपमेंट की व्यवस्था करने का सुझाव देंगे, बेशक, यदि आपके पास अपना खुद का फारवर्डर है और हमें जानकारी प्रदान कर सकता है, तो हम शिपमेंट की व्यवस्था करने के लिए उनसे संपर्क कर सकते हैं।
