प्रोटोटाइप कठोर मुद्रित सर्किट बोर्ड बहुपरत 8 परत ओएसपी सतह बनाना

बहुपरत मुद्रित सर्किट बोर्ड मुद्रित सर्किट बोर्ड विधानसभा प्रोटोटाइप पीसीबी खाली मुद्रित सर्किट बोर्ड

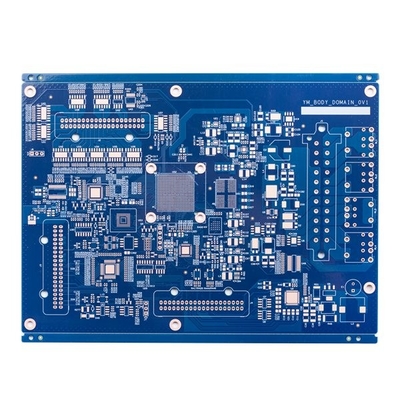

8 परत कठोर फ्लेक्स मुद्रित सर्किट बोर्ड ब्लू सोल्डर मास्क प्रतिबाधा नियंत्रण

2010 में स्थापित, शेन्ज़ेन हुआशेंगक्सिन सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।HSX सर्किट लचीली क्विक टर्न प्रोडक्शन सेवाएं (12 घंटे से 72 घंटे) प्रदान करता है, साथ ही छोटी मात्रा से लेकर बड़ी मात्रा में पीसीबी निर्माण तक।इसके उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं।

इसके उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों, और एयरोस्पेस, आदि जैसे उच्च तकनीक क्षेत्रों में उपयोग किया जाता है।

एचएसएक्स के फायदे:
1) पेशेवर विनिर्माण पीसीबी 10 साल के लिए
2) उच्च अंत स्थिति, व्यावसायिक उत्पादन लाइन
3) स्थिर और परिपक्व विनिर्माण प्रौद्योगिकी
4) उच्च विश्वसनीयता गुणवत्ता आश्वासन
5)व्यापक बाजार सेवा प्रणाली
6) त्वरित प्रतिक्रिया, तेजी से वितरण

अधिकतम परतें: 32 परत (यदि 20 से अधिक परत, क्षमता की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल आकार: 740 * 500 मिमी (यदि 600 मिमी से बड़ा है, तो क्षमता की समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी

कच्चा माल: पीआई + एफआर 4, एफआर 4, रोजर्स, एआई और इसी तरह

पीसीबी समाप्त बोर्ड मोटाई: 0.2 ~ 4.0 मिमी (यदि 0.2 मिमी से कम, या 4 मिमी से अधिक की समीक्षा करने की आवश्यकता है) (यदि बोर्ड की मोटाई 0.6 मिमी, एचएएसएल सतह के लिए लागू नहीं हो सकती है)

आंतरिक और बाहरी आधार तांबे की तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

समाप्त बाहरी तांबा: 6oz

धनुष और मोड़: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी क्षमता की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी

पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)

पीसीबी रूपरेखा: रूटिंग/पंचिंग/वी-कट

मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um

मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क प्लग किए गए छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और इसी तरह

पीसीबी सिल्क्सस्क्रीन: सफेद, काला और इतने पर

छीलने योग्य मुखौटा मोटाई: 500-1000um

ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:

1. आप क्या सेवा प्रदान कर सकते हैं?

मुद्रित सर्किट बोर्ड, मुद्रित सर्किट असेंबली, रैपिड प्रोटोटाइप ऑर्डर

2. आपका लीड टाइम कितना तेज है?

HDI बोर्ड सबसे तेज 3 WD, 2L और 4L कठोर बोर्ड सबसे तेज 24H

3. त्वरित उद्धरण कैसे प्राप्त करें?

कृपया बोर्ड की गेरबर फ़ाइल और विवरण प्रदान करें (परत, बोर्ड की मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्क्सस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)

नमूना सूची:

4. आप कौन सी भुगतान शर्तें करते हैंमानना?

ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
