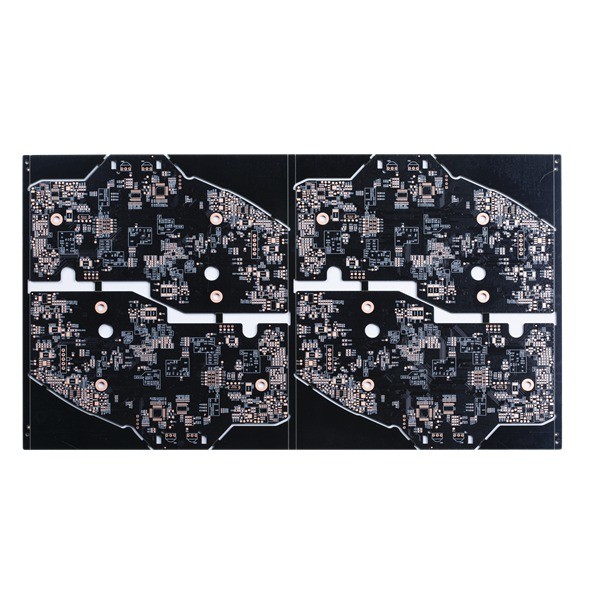

ओएसपी ऑक्सीकरण फिल्म के साथ 4 एल कठोर बहुपरत मुद्रित सर्किट बोर्ड ब्लैक सोल्डर मास्क

ब्लू सोल्डर मास्क मुख्य मुद्रित सर्किट बोर्ड के साथ बहुपरत मुद्रित सर्किट बोर्ड 4L कठोर मुद्रित सर्किट बोर्ड

ब्लू सोल्डर मास्क के साथ 4L कठोर मुद्रित सर्किट बोर्ड

शेन्ज़ेन Huashengxin सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है, जो लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), छोटी मात्रा, साथ ही साथ बड़ी मात्रा में पीसीबी निर्माण प्रदान करता है।उत्पाद एकल परत से 32 परत तक, उत्पाद प्रकार FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड से लेकर कठोर-फ्लेक्स बोर्ड तक होते हैं।

मुद्रित सर्किट बोर्ड का व्यापक रूप से उच्च तकनीक क्षेत्रों, संचार उत्पाद, बिजली आपूर्ति उपकरणों, कंप्यूटर नेटवर्क क्षेत्र, डिजिटल उत्पादों, औद्योगिक नियंत्रण सुविधाओं, विज्ञान और शिक्षा उपकरणों, चिकित्सा उपकरणों और एयरोस्पेस क्षेत्र आदि में उपयोग किया जाता है।

अधिकतम परतें: 32 परत (यदि 20 से अधिक परत, क्षमता की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल आकार: 740 * 500 मिमी (यदि 600 मिमी से बड़ा है, तो क्षमता की समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
कच्चा माल: पीआई + एफआर 4, एफआर 4, रोजर्स, एआई और इसी तरह
पीसीबी समाप्त बोर्ड मोटाई: 0.2 ~ 4.0 मिमी (यदि 0.2 मिमी से कम, या 4 मिमी से अधिक की समीक्षा करने की आवश्यकता है) (यदि बोर्ड की मोटाई 0.6 मिमी, एचएएसएल सतह के लिए लागू नहीं हो सकती है)

तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

समाप्त बाहरी तांबा: 6oz

धनुष और मोड़: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी क्षमता की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा: रूटिंग/पंचिंग/वी-कट

मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um

मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क प्लग किए गए छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और इसी तरह
पीसीबी सिल्क्सस्क्रीन: सफेद, काला और इतने पर

छीलने योग्य मुखौटा मोटाई: 500-1000um
ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um


सामान्य प्रश्न:

1. आप कौन सी सेवा प्रदान कर सकते हैं?

ए: कठोर मुद्रित सर्किट बोर्ड, लचीला पीसीबी, एचडीआई बोर्ड, कॉपर बेस मुद्रित सर्किट बोर्ड, मुद्रित सर्किट असेंबली, रैपिड प्रोटोटाइप, क्विक-टर्न ऑर्डर।

2. आपका लीड टाइम कितना तेज है?

A: HDI बोर्ड के लिए सबसे तेज़ 3 WD, मानक 2L और 4LRigid बोर्ड के लिए सबसे तेज़ 24H।

3. मैं उद्धरण कैसे प्राप्त कर सकता हूं?

ए:आप हमारे ईमेल बॉक्स lenayang@hsxcircuit.com या sales07@hsxcircuit.com पर ईमेल भेजकर एक पारंपरिक उद्धरण अनुरोध के लिए पूछ सकते हैं और हम इसे सामान्य रूप से 24 घंटों के भीतर उद्धृत करेंगे (विशेष परियोजना के लिए अधिक समय की आवश्यकता होगी), अपना संलग्न करना न भूलें पीसीबी कोटेशन के लिए गेरबर फाइलें और अन्य सभी जरूरी फाइलें।
और साथ ही, आप gerber फ़ाइल और विनिर्देश प्रदान करके सीधे वेबसाइट में हमसे संपर्क कर सकते हैं।

4. आप कौन सी भुगतान शर्तें करते हैंस्वीकार करना?

ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
