औद्योगिक नियंत्रण के लिए विसर्जन गोल्ड 2u बहुपरत पीसीबी बोर्ड FR4 TG150 Marterial:

बहुपरत मुद्रित सर्किट बोर्ड एक सर्किट बोर्ड बनाना खाली पीसीबी औद्योगिक नियंत्रण उत्पाद

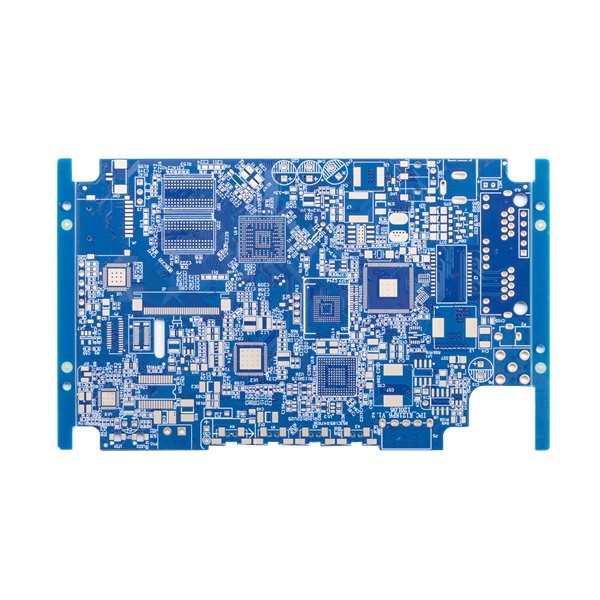

ब्लू सोल्डर मास्क के साथ 4L कठोर मुद्रित सर्किट बोर्ड

2010 में स्थापित, शेन्ज़ेन हुआशेंगक्सिन सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।HSX सर्किट लचीली क्विक टर्न प्रोडक्शन सेवाएं (12 घंटे से 72 घंटे) प्रदान करता है, साथ ही छोटी मात्रा से लेकर बड़ी मात्रा में पीसीबी निर्माण तक।इसके उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं।

इसके उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों, और एयरोस्पेस, आदि जैसे उच्च तकनीक क्षेत्रों में उपयोग किया जाता है।

अधिकतम परतें: 32 परत (यदि 20 से अधिक परत, क्षमता की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल आकार: 740 * 500 मिमी (यदि 600 मिमी से बड़ा है, तो क्षमता की समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
कच्चा माल: पीआई + एफआर 4, एफआर 4, रोजर्स, एआई और इसी तरह
पीसीबी समाप्त बोर्ड मोटाई: 0.2 ~ 4.0 मिमी (यदि 0.2 मिमी से कम, या 4 मिमी से अधिक की समीक्षा करने की आवश्यकता है) (यदि बोर्ड की मोटाई 0.6 मिमी, एचएएसएल सतह के लिए लागू नहीं हो सकती है)

तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

समाप्त बाहरी तांबा: 6oz

धनुष और मोड़: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी क्षमता की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा: रूटिंग/पंचिंग/वी-कट

मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um

मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क प्लग किए गए छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और इसी तरह
पीसीबी सिल्क्सस्क्रीन: सफेद, काला और इतने पर

छीलने योग्य मुखौटा मोटाई: 500-1000um
ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um


सामान्य प्रश्न:
1. आप कौन सी सेवा प्रदान कर सकते हैं?
ए: कठोर मुद्रित सर्किट बोर्ड, लचीला पीसीबी, एचडीआई बोर्ड, कॉपर बेस मुद्रित सर्किट बोर्ड, मुद्रित सर्किट असेंबली, रैपिड प्रोटोटाइप, क्विक-टर्न ऑर्डर।

2. आपका लीड टाइम कितना तेज है?
ए: एचडीआई बोर्ड सबसे तेज 3 डब्ल्यूडी, 2 एल और 4 एल कठोर बोर्ड सबसे तेज 24 एच।

3. त्वरित उद्धरण कैसे प्राप्त करें?
ए: कृपया पीसीबी की गेरबर फ़ाइल और विनिर्देश प्रदान करें (परत, बोर्ड मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्क्सस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)
नमूना सूची:


4. आप किन भुगतान शर्तों को स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
