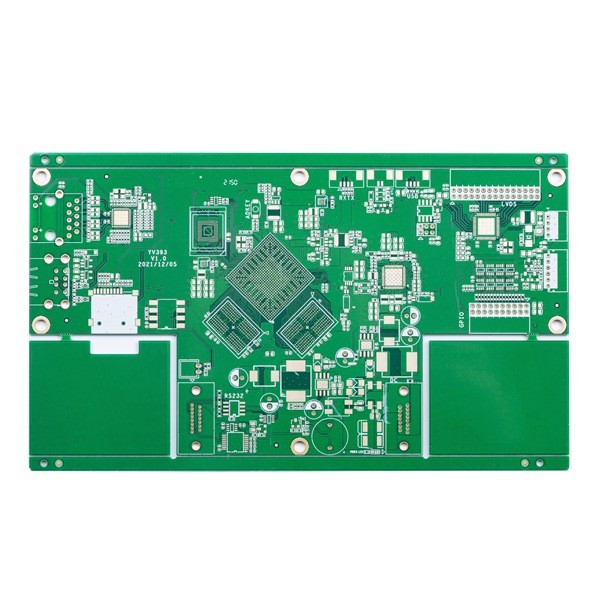

ग्रीन 8 लेयर प्रिंटेड सर्किट बोर्ड इम्पीडेंस कंट्रोल स्मॉल लाइन स्पेस गैप

बहुपरत मुद्रित सर्किट बोर्ड 8 परत ग्रीन पीसीबी प्रतिबाधा नियंत्रण के साथ छोटी रेखा अंतरिक्ष और अंतर प्रतिबाधा नियंत्रण

प्रतिबाधा नियंत्रण के साथ 8 परत ग्रीन पीसीबी

2010 में स्थापित, शेन्ज़ेन हुआशेंगक्सिन सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।HSX सर्किट लचीली क्विक टर्न प्रोडक्शन सेवाएं (12 घंटे से 72 घंटे) प्रदान करता है, साथ ही छोटी मात्रा से लेकर बड़ी मात्रा में पीसीबी निर्माण तक।इसके उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं।

इसके उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों, और एयरोस्पेस, आदि जैसे उच्च तकनीक क्षेत्रों में उपयोग किया जाता है।

अधिकतम परतें: 32 परत (यदि 20 से अधिक परत, क्षमता की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल आकार: 740 * 500 मिमी (यदि 600 मिमी से बड़ा है, तो क्षमता की समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
कच्चा माल: पीआई + एफआर 4, एफआर 4, रोजर्स, एआई और इसी तरह
पीसीबी समाप्त बोर्ड मोटाई: 0.2 ~ 4.0 मिमी (यदि 0.2 मिमी से कम, या 4 मिमी से अधिक की समीक्षा करने की आवश्यकता है) (यदि बोर्ड की मोटाई 0.6 मिमी, एचएएसएल सतह के लिए लागू नहीं हो सकती है)

तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

समाप्त बाहरी तांबा: 6oz

धनुष और मोड़: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी क्षमता की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी
पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)
पीसीबी रूपरेखा: रूटिंग/पंचिंग/वी-कट

मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um

मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क प्लग किए गए छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और इसी तरह
पीसीबी सिल्क्सस्क्रीन: सफेद, काला और इतने पर

छीलने योग्य मुखौटा मोटाई: 500-1000um
ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:

Q1.क्या आपके पीसीबी RoHS के अनुरूप हैं?

ए: हाँ।हम RoHs कंप्लेंट हैं।

प्रश्न 2.मैं अपने ऑर्डर को ट्रैक कैसे करूं?

ए: आपका ऑर्डर भेज दिए जाने के बाद आपका बिक्री प्रतिनिधि ट्रैकिंग प्रदान करेगा।

Q3.आप किस प्रकार के PCB प्रदान करते हैं?

ए: हम सिंगल / डबल-साइडेड एफआर -4 बोर्ड, मल्टी-लेयर बोर्ड, एल्युमिनियम बोर्ड, एचडीआई, कॉपर आधारित बोर्ड और पीसीबी असेंबली जैसे पीसीबी सेगमेंट की एक विस्तृत श्रृंखला के विशेषज्ञ हैं।

क्यू4. क्या टर्न-की ऑर्डर के लिए न्यूनतम ऑर्डर आकार है?

ए: नहीं। आपके ऑर्डर के आकार पर हमारे पास कोई प्रतिबंध नहीं है;हालांकि, बड़े ऑर्डर अधिक लागत प्रभावी होते हैं।

क्यू5.वूटोपी फ़ाइल हमें पेश करनी चाहिए?

A: PCB: Gerber फ़ाइल बेहतर है, (Protel, power pcb, PADs फ़ाइल), PCBA: Gerber फ़ाइल और BOM सूची।
