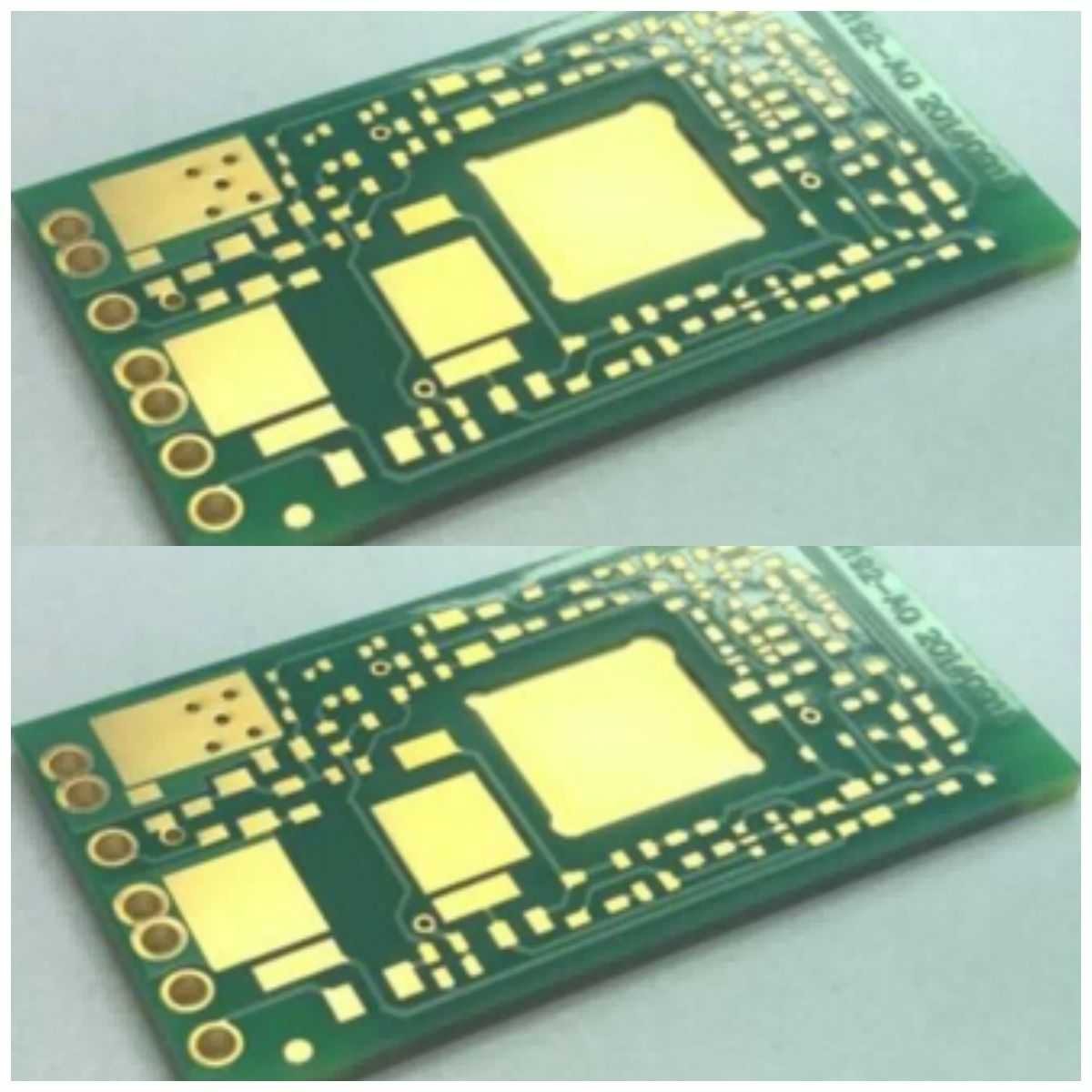

मैट ग्रीन मल्टीलायर कस्टम सर्किट बोर्ड विसर्जन गोल्ड 3u प्रतिबाधा नियंत्रण उच्च टीजी

बहुपरत मुद्रित सर्किट बोर्ड विसर्जन गोल्ड 3u प्रतिबाधा नियंत्रण उच्च टीजी मूल्य मैट ग्रीन सोल्डर मास्क

10 परत मैट ग्रीन पीसीबी

Huashengxin सर्किट लिमिटेड मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है और लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही साथ बड़ी मात्रा में पीसीबी निर्माण के लिए छोटी मात्रा प्रदान करता है।उत्पादों में 1 ~ 32L FR-4 कठोर मुद्रित सर्किट बोर्ड, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं।

HSX के उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे कई उच्च तकनीक क्षेत्रों में उपयोग किया जाता है।

अधिकतम परतें: 32 परत (यदि 20 से अधिक परत, क्षमता की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल आकार: 740 * 500 मिमी (यदि 600 मिमी से बड़ा है, तो क्षमता की समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी

कच्चा माल: पीआई + एफआर 4, एफआर 4, रोजर्स, एआई और इसी तरह

मुद्रित सर्किट बोर्ड की समाप्त बोर्ड मोटाई: 0.2 ~ 4.0 मिमी (यदि 0.2 मिमी से कम, या 4 मिमी से अधिक की समीक्षा करने की आवश्यकता है) (यदि बोर्ड की मोटाई ≤ 0.6 मिमी, एचएएसएल सतह के लिए आवेदन नहीं कर सकती है)

प्रिंटेड सर्किट बोर्ड्स तांबे के भीतरी और बाहरी आधार तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

समाप्त बाहरी तांबा: 6oz

धनुष और मोड़: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी क्षमता की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी

प्रिंटेड सर्किट बोर्ड्स ट्रैक / गैप: 3 मील (0.075 मिमी)

प्रिंटेड सर्किट बोर्ड्स प्रोफाइल: रूटिंग, पंचिंग, वी-कट

मुद्रित सर्किट बोर्ड की sपुराने मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um

मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क प्लग किए गए छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और इसी तरह

पीसीबी सिल्क्सस्क्रीन: सफेद, काला और इतने पर

छीलने योग्य मुखौटा की मोटाई: 500-1000um

सामान्य प्रश्न:

Q1: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

प्रश्न 2.फाइल के अलावा और क्या जानकारी दी जानी चाहिए?

ए: उद्धरण के लिए निम्नलिखित विनिर्देशों की आवश्यकता है:
1) आधार सामग्री
2) बोर्ड मोटाई:
3) कॉपर मोटाई
4) भूतल उपचार:
5) सोल्डर मास्क और सिल्क्सस्क्रीन का रंग
6) मात्रा

Q3.कोई पीसीबी फाइल/जीबीआर फाइल नहीं है, केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?

ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और उस पर काम कर सकते हैं।

प्रश्न4.बीओएम क्या है?

ए: बीओएम सामग्री का एक बिल है जो आपके प्रोजेक्ट के निर्माण के लिए आवश्यक घटकों को सूचीबद्ध करता है।बीओएम में भाग संख्या, ब्रांड, संदर्भ डिज़ाइनर, मात्रा, और उन भागों का विवरण शामिल है जिन्हें इकट्ठा करने की आवश्यकता है।

प्रश्न5.आपके सर्किट बोर्ड कहाँ निर्मित होते हैं?

ए: चीन स्थित पेशेवर पीसीबी निर्माता के रूप में, सभी सर्किट बोर्ड चीन में निर्मित होते हैं।
