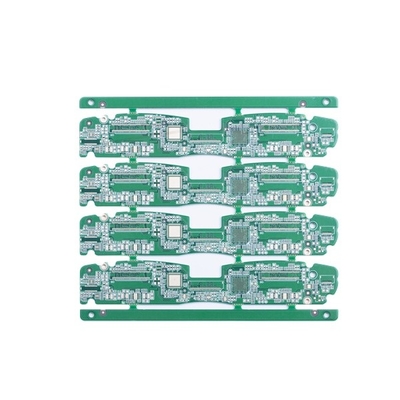

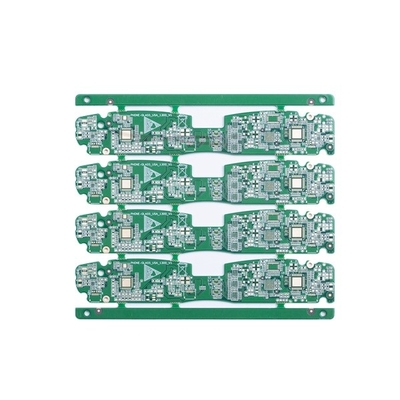

4 लेयर ग्रीन प्रिंटेड सर्किट बोर्ड FR4 TG130 स्मॉल होल साइज 25um

बहुपरत मुद्रित सर्किट बोर्ड छोटे छेद का आकार 25um मिलाप मास्क मोटाई होल कॉपर प्रकार मुद्रित सर्किट बोर्ड

4L ग्रीन प्रिंटेड सर्किट बोर्ड स्मॉलहोल साइज

Huashengxin सर्किट लिमिटेड मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है, जो लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे) प्रदान करता है, और बड़ी मात्रा में पीसीबी निर्माण सेवाओं के लिए छोटी मात्रा भी प्रदान करता है।HSX के उत्पाद सिंगल लेयर से लेकर मल्टीलेयर रिगडी प्रिंटेड सर्किट बोर्ड, और IMS PCB, HDI बोर्ड, हाई फ्रीक्वेंसी PTFE बोर्ड, रिजिड-फ्लेक्स बोर्ड आदि को कवर करते हैं।

यह 10,000 वर्ग मीटर के कुल उत्पादन क्षेत्र को कवर करता है, 5,000 से अधिक पीसीबी प्रकार मासिक उत्पादन करता है।HSX के उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस क्षेत्रों सहित कई उच्च तकनीक क्षेत्रों में उपयोग किया जाता है।

उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उपयोग किया जाता है।HSX के पास उच्च शिक्षित और अनुभवी टीम और उन्नत उत्पादन उपकरण हैं।

HSX कारखाने की क्षमता का पैनल आकार अधिकतम 740x500 मिमी है, लेकिन यदि पैनल का आकार 600 मिमी से बड़ा है, तो पहले इसकी समीक्षा करने की आवश्यकता होगी।और न्यूनतम पैनल आकार जिस तक हम पहुंच सकते हैं वह 5*5mm है।

पीसीबी की मोटाई जो हम मिल सकते हैं वह 0.2 मिमी से 4.0 मिमी तक है।यदि बोर्ड की मोटाई 0.2 मिमी से कम या 4 मिमी से अधिक है, तो पहले बोर्ड का मूल्यांकन करना होगा।(पुनश्च। जब बोर्ड की मोटाई 0.6 मिमी के बराबर या उससे कम हो, तो यह एचएएसएल सतह समाप्त होने के लिए लागू नहीं होगी)

भीतरी और बाहरी परत के आधार तांबे की मोटाई सबसे छोटी 0.3/0.5oz और अधिकतम 3oz है।

0.15 मिमी कारखाने की न्यूनतम छेद आकार क्षमता है, जब छेद का आकार 0.15 मिमी से छोटा होता है, तो पहले बोर्ड की समीक्षा करने की आवश्यकता होगी।

मिलाप प्रतिरोध के रंगों में हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और ग्राहक निर्दिष्ट के रूप में शामिल हैं।

लेग के रंगों में सफेद, काला और ग्राहक द्वारा निर्दिष्ट के रूप में शामिल हैं।

सामान्य प्रश्न:

Q1: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

प्रश्न 2.फाइल के अलावा और क्या जानकारी दी जानी चाहिए?

ए: उद्धरण के लिए निम्नलिखित विनिर्देशों की आवश्यकता है:
1) आधार सामग्री
2) बोर्ड मोटाई:
3) कॉपर मोटाई
4) भूतल उपचार:
5) सोल्डर मास्क और सिल्क्सस्क्रीन का रंग
6) मात्रा

Q3.कोई पीसीबी फाइल/जीबीआर फाइल नहीं है, केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?

ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।

प्रश्न4.बीओएम क्या है?

ए: बीओएम सामग्री का एक बिल है जो आपके प्रोजेक्ट के निर्माण के लिए आवश्यक घटकों को सूचीबद्ध करता है।बीओएम में भाग संख्या, ब्रांड, संदर्भ डिज़ाइनर, मात्रा, और उन भागों का विवरण शामिल है जिन्हें इकट्ठा करने की आवश्यकता है।

प्रश्न5.आपके सर्किट बोर्ड कहाँ निर्मित होते हैं?

ए: चीन स्थित पेशेवर पीसीबी निर्माता के रूप में, सभी सर्किट बोर्ड चीन में निर्मित होते हैं।
