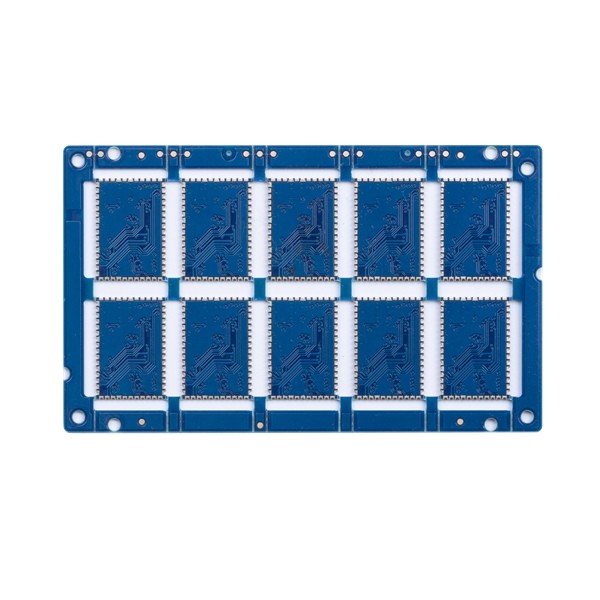

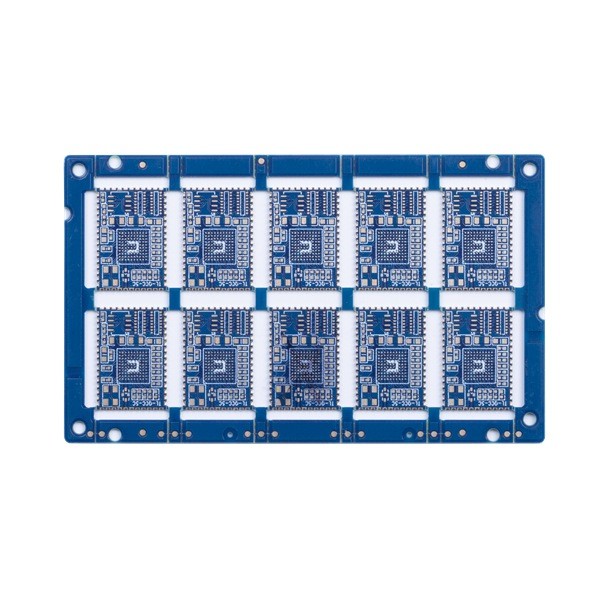

FR4 TG135 4 लेयर प्रिंटेड सर्किट बोर्ड ENIG 2u सरफेस 0.075mm

मल्टीलायर मुद्रित सर्किट बोर्ड 4 एल पीसीबी हाफ होल आईपीसी कक्षा 3 प्रोटोटाइप मुद्रित सर्किट बोर्ड

4 परत मुद्रित सर्किट बोर्ड

HSX सर्किट 10,000 वर्ग मीटर के कुल उत्पादन क्षेत्र को कवर करता है, 350 से अधिक श्रमिकों को रोजगार देता है, और हर महीने 5,000 से अधिक पीसीबी प्रकार का उत्पादन करता है।हमारे उत्पादों का व्यापक रूप से कई उद्योगों, संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पादों, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस, आदि में उपयोग किया जाता है।

अधिकतम परतें 32 परत हैं (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फिनिश पैनल का आकार 740 * 500 एमएम है, लेकिन अगर पैनल साइड> 600 एमएम है, तो बोर्ड की समीक्षा करने की आवश्यकता होगी

न्यूनतम फिनिश पैनल का आकार 5 * 5 मिमी . है

पीसीबी सामग्री में पीआई + एफआर 4, एफआर 4, रोजर्स, ईच शामिल हैं

पीसीबी मोटाई क्षमता 0.2 ~ 4.0 मिमी है (जब <0.2 मिमी, या> 4 मिमी की समीक्षा करने की आवश्यकता है) (और बोर्ड मोटाई के साथ एचएएसएल सतह नहीं कर सकते हैं)</=0.6मिमी)

आंतरिक और बाहरी आधार तांबे की क्षमता तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

धनुष और मोड़ सहिष्णुता: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (0.15 मिमी से छोटा होने पर बोर्ड की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल होल क्षमता: 0.08-0.10 मिमी

पीसीबी ट्रैक / गैप क्षमता: 3 मिली (0.075 मिमी)

पीसीबी रूपरेखा विधि: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई क्षमता: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई क्षमता: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने की क्षमता: 0.1-0.5mm

सोल्डर मास्क का रंग हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि को कवर करता है।

पीसीबी सिल्क्सस्क्रीन में सफेद, काला और आपके अनुरोध के रूप में शामिल हैं

छीलने योग्य मुखौटा मोटाई क्षमता: 500-1000um

ओएसपी क्षमता की ऑक्सीकरण फिल्म: 0.2-0.5um

HSX सर्किट के लाभ:
1) पेशेवर विनिर्माण पीसीबी 10 साल के लिए
2) उच्च अंत स्थिति, व्यावसायिक उत्पादन लाइन
3) स्थिर और परिपक्व विनिर्माण प्रौद्योगिकी
4) उच्च विश्वसनीयता गुणवत्ता आश्वासन
5)व्यापक बाजार सेवा प्रणाली
6) त्वरित प्रतिक्रिया, तेजी से वितरण

सामान्य प्रश्न:

Q1: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

प्रश्न 2.फाइल के अलावा और क्या जानकारी दी जानी चाहिए?

ए: उद्धरण के लिए निम्नलिखित विनिर्देशों की आवश्यकता है:
1) आधार सामग्री
2) बोर्ड मोटाई:
3) कॉपर मोटाई
4) भूतल उपचार:
5) सोल्डर मास्क और सिल्क्सस्क्रीन का रंग
6) मात्रा

Q3.कोई पीसीबी फाइल/जीबीआर फाइल नहीं है, केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?

ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।बस नमूना पीसीबी हमें भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।

प्रश्न4.बीओएम क्या है?

ए: बीओएम सामग्री का एक बिल है जो आपके प्रोजेक्ट के निर्माण के लिए आवश्यक घटकों को सूचीबद्ध करता है।बीओएम में भाग संख्या, ब्रांड, संदर्भ डिज़ाइनर, मात्रा, और उन भागों का विवरण शामिल है जिन्हें इकट्ठा करने की आवश्यकता है।

प्रश्न5.आपके सर्किट बोर्ड कहाँ निर्मित होते हैं?

ए: चीन स्थित पेशेवर पीसीबी निर्माता के रूप में, सभी सर्किट बोर्ड चीन में निर्मित होते हैं।
