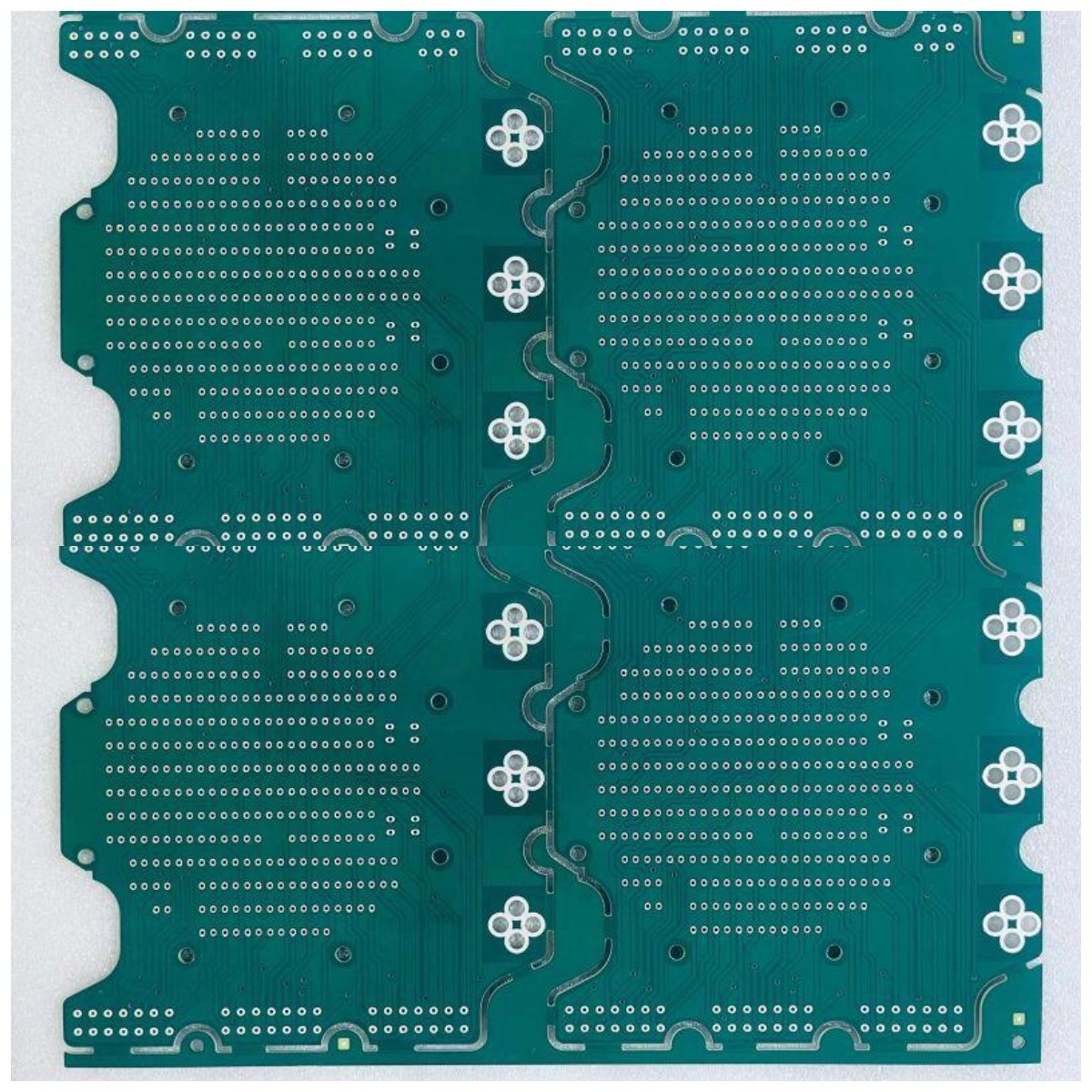

TG170 4L मल्टीलेयर प्रिंटेड सर्किट बोर्ड हैवी कॉपर 3oz इनर

4L बहुपरत मुद्रित सर्किट बोर्ड भारी तांबा 3oz आंतरिक तांबा 10oz बाहरी तांबा प्रतिबाधा नियंत्रण समाप्त हो गया

4L मुद्रित सर्किट बोर्ड भारी कॉपर

एचएसएक्स उत्पादों में 1 ~ 32 एल एफआर -4 पीसीबी, आईएमएस पीसीबी, एचडीआई बोर्ड, उच्च आवृत्ति पीटीएफई बोर्ड और कठोर-फ्लेक्स बोर्ड इत्यादि शामिल हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं प्रदान करता है (सबसे तेज़ 12 घंटे से 72 घंटे), और बड़े पैमाने पर छोटी मात्रा भी वॉल्यूम पीसीबी निर्माण। उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च तकनीक क्षेत्रों में उपयोग किया जाता है।

अधिकतम परतें: 32 परत (यदि परत ≥20 परत है तो क्षमता की समीक्षा करने की आवश्यकता होगी)

अधिकतम फिनिश पैनल आकार: 740 * 500 मिमी (यदि पैनल आकार> 600 मिमी है तो क्षमता की समीक्षा करने की आवश्यकता होगी)

न्यूनतम फिनिश पैनल आकार: 5 * 5 मिमी (यदि पैनल आकार <5 मिमी है तो क्षमता की समीक्षा करने की आवश्यकता होगी)

पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स, कॉपर बेस, अल बेस

पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (यदि समाप्त बोर्ड मोटाई＜0.2 मिमी, या＞4 मिमी, क्षमता का मूल्यांकन करने की आवश्यकता होगी) (और यदि ओर्ड मोटाई ≤ 0.6 मिमी, एचएएसएल सतह उपचार के लिए लागू नहीं होगी)

भीतरी तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

बाहरी तांबे की तांबे की मोटाई: अधिकतम 10oz (क्षमता का मूल्यांकन करने की आवश्यकता होगी)

धनुष और मोड़: 0.075%

न्यूनतम।छेद का आकार: 0.15 मिमी (＜0.15 मिमी की समीक्षा करने की आवश्यकता है)

एचडीआई न्यूनतम ड्रिल छेद: 0.08-0.10 मिमी

न्यूनतम पीसीबी ट्रैक / गैप: 3 मिली (0.075 मिमी)

पीसीबी रूपरेखा: रूटिंग/वी-कट/पंचिंग

मिलाप मुखौटा मोटाई: मानक 15-20um;उन्नत: 35um

मिन सोल्डर मास्क ब्रिज की चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क फिलिंग होल्स: 0.1-0.5mm

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि

पीसीबी सिल्क्सस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में

छीलने योग्य मुखौटा मोटाई: 500-1000um

ओएसपी की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:

Q1: उत्पादन के लिए आप किस तरह के PCB फाइल फॉर्मेट को स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

प्रश्न 2.फाइल के अलावा और क्या जानकारी दी जानी चाहिए?

ए: उद्धरण के लिए निम्नलिखित विनिर्देशों की आवश्यकता है:
1) आधार सामग्री
2) बोर्ड मोटाई:
3) कॉपर मोटाई
4) भूतल उपचार:
5) सोल्डर मास्क और सिल्क्सस्क्रीन का रंग
6) मांग की मात्रा

Q3.कोई पीसीबी फाइल/जीबीआर फाइल नहीं है, केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?

ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।लेकिन जरूरत है कि आप हमें नमूना पीसीबी भेजें, हम पीसीबी डिजाइन का क्लोन बना सकते हैं।

प्रश्न4.बीओएम सूची क्या है?

ए: बीओएम सूची सामग्री का एक बिल है जो आपके प्रोजेक्ट के निर्माण के लिए आवश्यक घटकों को सूचीबद्ध करता है।बीओएम सूची में भाग संख्या, ब्रांड, संदर्भ डिज़ाइनर, मात्रा और उन भागों का विवरण शामिल है जिन्हें इकट्ठा करने की आवश्यकता है।

प्रश्न5.आपके सर्किट बोर्ड कहाँ निर्मित होते हैं?

ए: चीन स्थित पेशेवर पीसीबी निर्माता के रूप में, सभी सर्किट बोर्ड चीन में निर्मित होते हैं।
