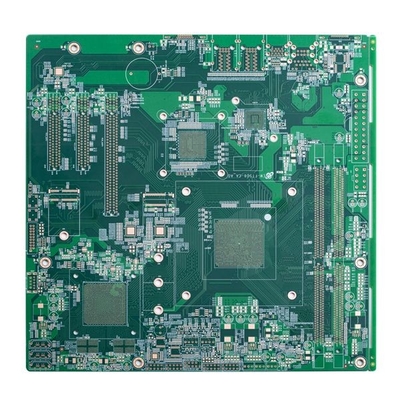

भारी कॉपर मल्टी लेयर सर्किट बोर्ड FR4 TG130 विसर्जन सोना

4L बहुपरत मुद्रित सर्किट बोर्ड भारी तांबा प्रतिबाधा नियंत्रण विसर्जन सोना 30um छेद तांबा

30um होल कॉपर के साथ 4L प्रिंटेड सर्किट बोर्ड

शेन्ज़ेन Huashengxin सर्किट 2010 में स्थापित किया गया था। यह एक पेशेवर पीसीबी निर्माता है।इसके उत्पाद सिंगल लेयर से लेकर 32 लेयर FR4 PCB, IMS PCB, HDI बोर्ड्स, कॉपर बेस PCB, हाई फ्रीक्वेंसी PTFE बोर्ड और रिजिड-फ्लेक्स बोर्ड आदि को कवर करते हैं और वे संचार उद्योग, बिजली आपूर्ति उपकरणों, कंप्यूटर नेटवर्क से व्यापक रूप से लागू होते हैं। एयरोस्पेस उद्योग के लिए।HSX फ्लेक्सिबल क्विक टर्न प्रोडक्शन सर्विसेज (सबसे तेज 12 घंटे से 72 घंटे तक) प्रदान करता है, और बड़ी मात्रा में पीसीबी प्रोडक्शंस के लिए छोटी मात्रा भी प्रदान करता है।

परत: 1-32 परत (बोर्ड की परत का मूल्यांकन करने की आवश्यकता होगी>/= 20 एल)।

अधिकतम फिनिश पैनल का आकार 740 * 500 मिमी है, लेकिन यदि पैनल की ओर> 600 मिमी है, तो इसका मूल्यांकन करने की आवश्यकता होगी।

न्यूनतम पैनल आकार 5 * 5 मिमी है।

कच्चा माल: एफआर 4, रोजर्स, हलोजन मुक्त, उच्च टीजी सामग्री, कॉपर बेस, अल बेस, आदि

पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (यदि मोटाई 0.2 मिमी से कम है, या 4 मिमी से अधिक है तो पहले इसका मूल्यांकन करना होगा)

पीसीबी तांबे की मोटाई: आंतरिक परत: 6 ओजेड (लेकिन तांबे की मोटाई 5 ओजेड 4 एल के लिए, ≥4 ओजेड 6 एल के लिए, ≥3 ओजेड 8 एल और ऊपर के लिए मूल्यांकन किया जाएगा)
बाहरी परत तांबा: 10 OZ (≥5 OZ का मूल्यांकन करने की आवश्यकता है)

धनुष और मोड़ सहिष्णुता: 0.075%।

न्यूनतम छेद का आकार: 1) यदि बोर्ड की मोटाई ≤2.0 मिमी है, तो न्यूनतम छेद का आकार 0.20 मिमी है।यदि बोर्ड की मोटाई> 2.0 मिमी, न्यूनतम छेद का आकार: पहलू अनुपात: 10 (ड्रिल बिट के लिए)

2) यदि बोर्ड की मोटाई: 0.8 मिमी, न्यूनतम छेद का आकार 0.10 मिमी है।यदि बोर्ड की मोटाई (1.2 मिमी, न्यूनतम छेद का आकार 0.15 मिमी) है

मिलाप मुखौटा रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और जैसा कि ग्राहक निर्दिष्ट करते हैं।

सिल्कस्क्रीन रंग: सफेद, काला और जैसा कि ग्राहक निर्दिष्ट करते हैं।

सतह समाप्त: HASL, LF-HASL, ENIG, विसर्जन Sn, OSP, चयनात्मक ENIG + OSP, विसर्जन सिल्वर, ENEPIG, चढ़ाना कठिन सोना, आदि।

सामान्य प्रश्न:

Q1: आप एक कारखाने या व्यापार कंपनी हैं?
ए: हम शेन्ज़ेन, चीन में पीसीबी कारखाने हैं।हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी विनिर्माण लाइन और बड़े पैमाने पर उत्पादन लाइनें हैं।

Q2: उत्पादन के लिए आप किस तरह का PCB फाइल फॉर्मेट स्वीकार कर सकते हैं?
ए: गेरबर, प्रोटेल 99SE, प्रोटेल डीएक्सपी, पावर पीसीबी, सीएएम 350, ओडीबी + (टीजीजेड)

Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए पीसीबी का निर्माण कभी नहीं करेंगे जब तक कि हमें आपकी ओर से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी तीसरे पक्ष के साथ साझा करेंगे।यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।

Q4: अगर हमारे पास कोई PCB फाइल / Gerber फाइल नहीं है, तो केवल PCB सैंपल है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।लेकिन हमें आपको नमूना पीसीबी भेजने की जरूरत है, हम पीसीबी डिजाइन को क्लोन कर सकते हैं।

Q5: पीसीबी के लिए आपका मानक लीड टाइम क्या है?

ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ के लिए सबसे तेज़ 48 घंटे)

बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस

Q6: आप किन भुगतान शर्तों को स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी), लेटर ऑफ क्रेडिट (एल / सी), पेपैल (केवल 500 यूएसडी से कम के छोटे मूल्य के लिए)
