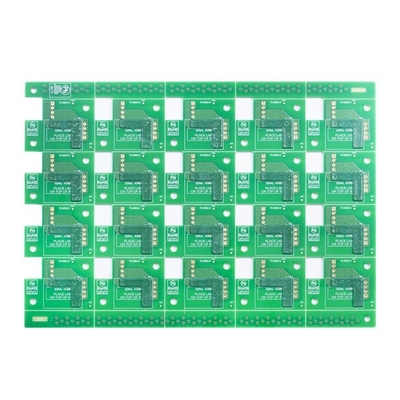

इमर्शन गोल्ड मल्टीलेयर सर्किट बोर्ड 6L FR4 हैलोजन फ्री ग्रीन सोल्डर मास्क कलर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रोडक्ट का नाम | 6L प्रिंटेड सर्किट बोर्ड | सामग्री | FR4 हलोजन मुक्त |
|---|---|---|---|
| पीसीबी परत | 6एल | बोर्ड की मोटाई | 1.6 मिमी |
| समाप्त तांबे की मोटाई | 1/1/1/1/1/1 ऑउंस | 6L हलोजन मुक्त मुद्रित सर्किट बोर्ड | 0.15 mm |
| Min.PCB ट्रैक / गैप | 3/3 मील | मिलाप मुखौटा रंग | हरा |
| विशेष अनुरोध | हलोजन मुक्त सामग्री; बीजीए | ||
| हाई लाइट | विसर्जन गोल्ड बहुपरत सर्किट बोर्ड,6L बहुपरत सर्किट बोर्ड,हलोजन मुक्त बहुपरत fr4 पीसीबी |
||
उत्पाद विवरण
इमर्शन गोल्ड मल्टीलेयर प्रिंटेड सर्किट बोर्ड 6एल हैलोजन फ्री
अधिकतम परतें: 32परत (≥20 परत की समीक्षा करने की आवश्यकता है)
अधिकतम फ़िनिश पैनल का आकार: 740* 500 MM(>600 MM को समीक्षा करने की आवश्यकता है)
न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी
न्यूनतम ड्रिल छेद: 0.15 मिमी (<0.15 मिमी की समीक्षा करने की आवश्यकता है)
एचडीआई मिन ड्रिल होल: 0.08-0.10 एमएम
पहलू अनुपात: 15:1 (> 12:1 की समीक्षा करने की आवश्यकता है)
बोर्ड की मोटाई: 0.2 ~ 4.0 मिमी (<0.2 मिमी,> 4 मिमी की समीक्षा करने की आवश्यकता है)
तांबे की मोटाई: भीतरी परत≤ 6 OZ (4L के लिए ≥5 OZ, 6L के लिए ≥4OZ, 8L के लिए ≥3OZ और ऊपर की समीक्षा की जाएगी)
बाहरी परत कॉपर≤ 10 OZ(≥5 OZ की समीक्षा करने की आवश्यकता है)
छिद्रों में कॉपर≤ 5 OZ(≥1 OZ की समीक्षा करने की आवश्यकता है
आंतरिक परत में न्यूनतम स्थान (एक तरफा): 4 ~ 8 एल (शामिल): नमूना: 4 मील;छोटी मात्रा: 4.5 मील;
8~12L(शामिल): नमूना: 5 मील;छोटी मात्रा: 5.5 मील
12 ~ 18 एल (शामिल): नमूना: 6 मील;छोटी मात्रा: 6.5 मील
| पीसीबी परत | 6एल | पीसीबी सामग्री | FR4 |
| तांबे की मोटाई | 1/1/1/1/1/1OZ | पीसीबी मोटाई | 1.6 एमएम |
| मिन।छेद का आकार | 0.15 mm | Min.PCB ट्रैक / गैप: | 3/3 मील |
| पीसीबी सोल्डर मास्क | हरा | पीसीबी सिल्कस्क्रीन | सफ़ेद |
| पीसीबी सतह समाप्त | विसर्जन सोना | पीसीबी रूपरेखा | रूटिंग/वी-कट |
| आवेदन | चिकित्सा उपकरण | ||
| विशेष आवश्यकता: | छोटी लाइन स्पेस और गैप: 3/3 मील / मिनट।छेद के आकार के माध्यम से 0.15 मिमी / हलोजन मुक्त / प्रतिबाधा नियंत्रण / 0.25 मिमी बीजीए | ||
आवेदनकापीसीबी मुद्रित सर्किट बोर्ड:
1, दूरसंचार संचार
2, उपभोक्ता इलेक्ट्रॉनिक्स
3, सुरक्षा मॉनिटर
4, वाहन इलेक्ट्रॉनिक
5, स्मार्ट होम
6, औद्योगिक नियंत्रण
7, सैन्य और रक्षा
8, ऑटोमोटिव
9, स्मार्ट होम
10, औद्योगिक स्वचालन
11, चिकित्सा उपकरण
12, नई ऊर्जा
और इसी तरह
सामान्य प्रश्न:
1. आप कौन सी सेवा प्रदान कर सकते हैं?
मुद्रित सर्किट बोर्ड, मुद्रित सर्किट असेंबली, रैपिड प्रोटोटाइप ऑर्डर
2. आपका लीड टाइम कितना तेज़ है?
HDI बोर्ड सबसे तेज़ 3 WDs, 2L और 4L कठोर बोर्ड सबसे तेज़ 24H
3. त्वरित उद्धरण कैसे प्राप्त करें?
कृपया गेरबर फ़ाइल और बोर्ड का विवरण प्रदान करें (परत, बोर्ड की मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्कस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)
नमूना सूची:
| पीसीबी परत | 4एल |
| पीसीबी सतह | एनआईजी |
| पीसीबी सामग्री | एफआर4, टीजी135 |
| तांबे की मोटाई समाप्त | 2/2/2/2 ऑउंस |
| मिलाप मुखौटा रंग | डबल साइड, लाल |
| silkscreen | डबल साइड, काला |
| मात्रा | 1000 पीसी, 2 सप्ताह |
4. आप किस भुगतान शर्तें स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500usd से कम मूल्य के लिए)
