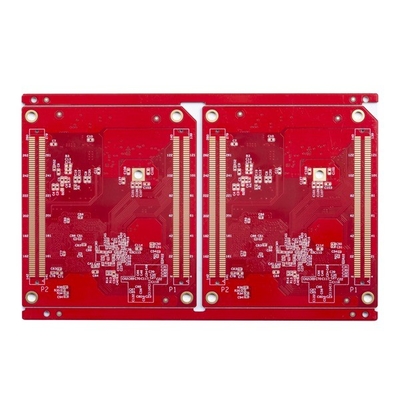

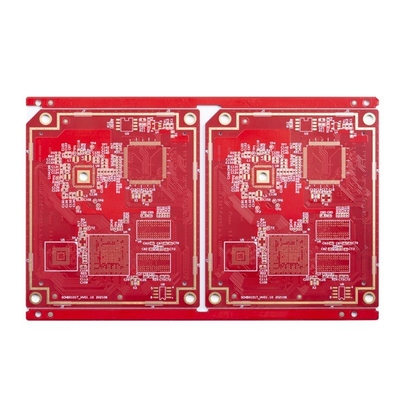

14L मल्टीलेयर प्रिंटेड सर्किट बोर्ड प्रोटोटाइप FR4 TG150 इमर्शन गोल्ड

14L मल्टीलेयर प्रिंटेड सर्किट बोर्ड प्रोटोटाइप FR4 TG150 इमर्शन गोल्ड

मल्टीलेयर क्विक टर्न प्रोटोटाइप 14L PCB FR4 TG150 इमर्शन गोल्ड

30um होल कॉपर के साथ 14L प्रिंटेड सर्किट बोर्ड

शेन्ज़ेन Huashengxin सर्किट 2010 में स्थापित किया गया था। यह एक पेशेवर पीसीबी निर्माता है।इसके उत्पाद सिंगल लेयर से 32 लेयर FR4 PCB, IMS PCB, HDI बोर्ड, कॉपर बेस PCB, हाई फ्रीक्वेंसी PTFE बोर्ड और रिजिड-फ्लेक्स बोर्ड आदि को कवर करते हैं और वे संचार उद्योग, बिजली आपूर्ति उपकरणों, कंप्यूटर नेटवर्क से व्यापक रूप से लागू होते हैं। एयरोस्पेस उद्योग के लिए।HSX लचीली क्विक टर्न उत्पादन सेवाएं (सबसे तेज़ 12 घंटे से 72 घंटे) प्रदान करता है, और बड़ी मात्रा में PCB प्रोडक्शंस के लिए छोटी मात्रा भी प्रदान करता है।

परत: 1-32परत (बोर्ड को इसकी परत का मूल्यांकन करने की आवश्यकता होगी>/=20L)।

अधिकतम फिनिश पैनल का आकार 740 * 500 मिमी है, लेकिन यदि पैनल साइड> 600 एमएम है, तो इसका मूल्यांकन करने की आवश्यकता होगी।

न्यूनतम पैनल का आकार 5 * 5 मिमी है।

कच्चे माल: एफआर 4, रोजर्स, हलोजन मुक्त, उच्च टीजी सामग्री, कॉपर बेस, अल बेस इत्यादि।

पीसीबी की मोटाई: 0.2 ~ 4.0 मिमी (यदि मोटाई 0.2 मिमी से कम है, या 4 मिमी से अधिक है तो पहले इसका मूल्यांकन करने की आवश्यकता होगी)

पीसीबी तांबे की मोटाई: भीतरी परत≤ 6 OZ (लेकिन तांबे की मोटाई ≥5 OZ 4L के लिए, ≥4OZ 6L के लिए, ≥3OZ 8L और ऊपर के लिए मूल्यांकन किया जाएगा)
बाहरी परत तांबा: ≤ 10 ओजेड (≥5 ओजेड का मूल्यांकन करने की आवश्यकता है)

बो और ट्विस्ट टॉलरेंस: 0.075%।

न्यूनतम छेद का आकार: 1) यदि बोर्ड की मोटाई ≤2.0 मिमी है, तो न्यूनतम छेद का आकार 0.20 मिमी है।यदि बोर्ड की मोटाई> 2.0 मिमी, न्यूनतम छेद का आकार: पहलू अनुपात≤10 (ड्रिल बिट के लिए)

2) यदि बोर्ड की मोटाई ≤0.8 मिमी है, तो न्यूनतम छेद का आकार 0.10 मिमी है।यदि बोर्ड की मोटाई≤1.2 मिमी, न्यूनतम छेद का आकार 0.15 मिमी है

मिलाप मुखौटा रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और जैसा कि ग्राहक निर्दिष्ट करते हैं।

सिल्कस्क्रीन रंग: सफेद, काला और जैसा कि ग्राहक निर्दिष्ट करते हैं।

भूतल समाप्त: एचएएसएल, एलएफ-एचएएसएल, एनआईजी, विसर्जन एसएन, ओएसपी, चयनात्मक एनआईजी + ओएसपी, विसर्जन चांदी, ईएनईपीआईजी, कठोर सोना चढ़ाना आदि।

सामान्य प्रश्न:

Q1: आप एक कारखाने या व्यापार कंपनी कर रहे हैं?
ए: हम शेन्ज़ेन, चीन में पीसीबी कारखाने हैं।हमारे पास स्वतंत्र त्वरित मोड़ प्रोटोटाइप पीसीबी निर्माण लाइन और बड़े पैमाने पर उत्पादन लाइनें हैं।

Q2: उत्पादन के लिए आप किस प्रकार का पीसीबी फ़ाइल प्रारूप स्वीकार कर सकते हैं?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: क्या मेरी पीसीबी फाइलें सुरक्षित हैं जब मैं उन्हें निर्माण के लिए आपके पास जमा करता हूं?
ए: हम ग्राहक के कॉपीराइट का सम्मान करते हैं और आपकी फाइलों के साथ किसी और के लिए कभी भी पीसीबी का निर्माण नहीं करेंगे, जब तक कि हमें आपकी तरफ से लिखित अनुमति नहीं मिलती है, न ही हम इन फाइलों को किसी तीसरे पक्ष के साथ साझा करेंगे।यदि आवश्यक हो तो हम क्लाइंट के साथ एनडीए पर हस्ताक्षर कर सकते हैं।

Q4: अगर हमारे पास कोई PCB फ़ाइल / Gerber फ़ाइल नहीं है, तो केवल PCB नमूना है, क्या आप इसे मेरे लिए बना सकते हैं?
ए: हां, हम पीसीबी को क्लोन करने में आपकी मदद कर सकते हैं।लेकिन हमें आपको नमूना पीसीबी भेजने की जरूरत है, हम पीसीबी डिजाइन को क्लोन कर सकते हैं।

Q5: पीसीबी के लिए आपका मानक नेतृत्व समय क्या है?

ए: नमूना / प्रोटोटाइप (3 वर्गमीटर से कम):
1-2 परतें: 3 से 5 कार्य दिवस (त्वरित मोड़ के लिए सबसे तेज़ 24 घंटे)
4-8 परतें: 7 ~ 12 कार्य दिवस (त्वरित मोड़ के लिए सबसे तेज़ 48 घंटे)

बड़े पैमाने पर उत्पादन (200 वर्गमीटर से कम):
1-2 परतें: 7 से 12 कार्य दिवस
4-8 परतें: 10 से 15 कार्य दिवस

Q6: आप किन भुगतान शर्तों को स्वीकार करते हैं?
ए: वायर ट्रांसफर (टी / टी), लेटर ऑफ क्रेडिट (एल / सी), पेपैल (केवल 500usd से कम मूल्य के लिए)
