2oz 2.4mm 6 लेयर PCB प्रोटोटाइप HDI क्विक टर्न प्रिंटेड सर्किट बोर्ड

2oz 2.4mm 6 लेयर PCB प्रोटोटाइप HDI क्विक टर्न प्रिंटेड सर्किट बोर्ड

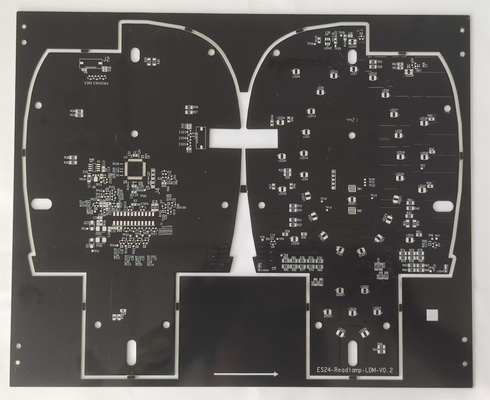

2oz 2.4mm 6 लेयर प्रोटोटाइप HDI क्विक टर्न PCB ब्लैक सोल्डर मास्क

HSX सर्किट मासिक रूप से 5,000 से अधिक PCB उत्पादों को कवर करता है, सिंगल लेयर से लेकर 32L FR-4 PCB तक, IMS PCB, HDI बोर्ड्स से लेकर हाई फ्रीक्वेंसी PTFE बोर्ड्स और रिजिड-फ्लेक्स बोर्ड्स तक।हम लचीली त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में पीसीबी निर्माण के लिए छोटी मात्रा प्रदान करते हैं।

संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरण और एयरोस्पेस जैसे उच्च तकनीक वाले क्षेत्रों में उत्पादों का व्यापक रूप से उपयोग किया जाता है।

अधिकतम परतें: 32परत (≥20 परत की समीक्षा करने की आवश्यकता है)

अधिकतम फ़िनिश पैनल का आकार: 740* 500 MM(>600 MM को समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी

पीसीबी सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स ...

पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (<0.2 मिमी,> 4 मिमी की समीक्षा करने की आवश्यकता है) (बोर्ड की मोटाई ≤ 0.6 मिमी, एचएएसएल सतह के लिए लागू न करें)

आंतरिक और बाहरी आधार तांबे की तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

बो और ट्विस्ट: 0.075%

मिन।छेद का आकार: 0.15 मिमी (<0.15 मिमी की समीक्षा करने की आवश्यकता है)

एचडीआई मिन ड्रिल होल: 0.08-0.10 एमएम

पीसीबी ट्रैक / गैप: 3mil(0.075mm)

पीसीबी की रूपरेखा: रूटिंग / वी-कट / पंचिंग

सोल्डर मास्क की मोटाई: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने वाले छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि

पीसीबी सिल्कस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में

छीलने योग्य मुखौटा मोटाई: 500-1000um

OSP की ऑक्सीकरण फिल्म: 0.2-0.5um
