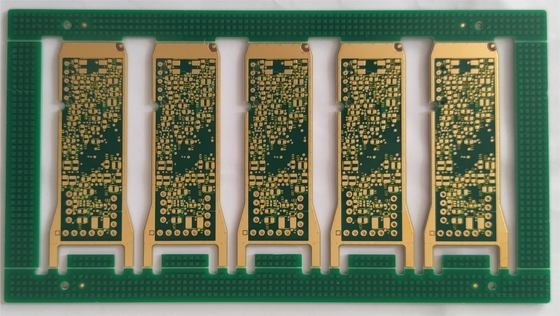

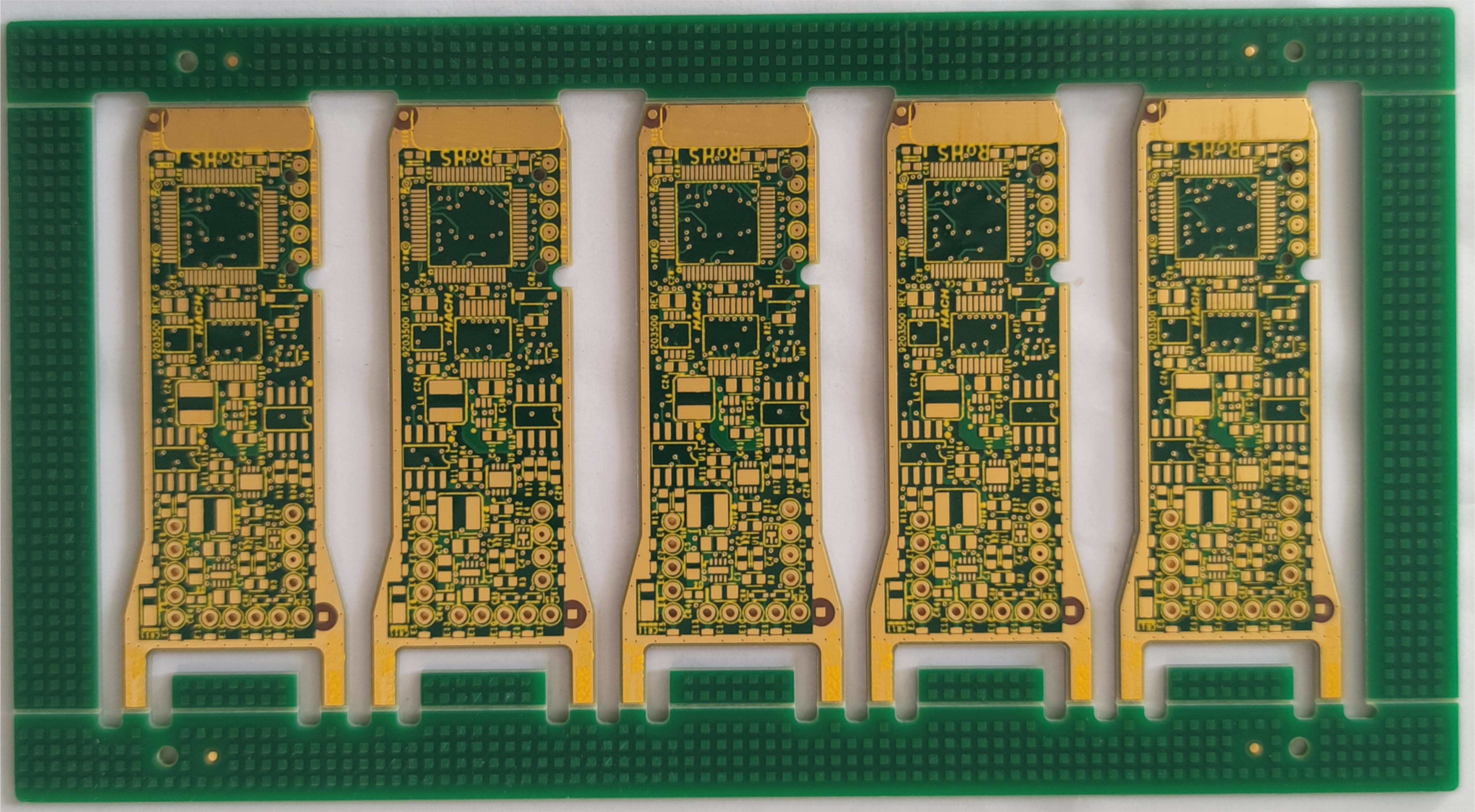

2U मल्टीलेयर प्रिंटेड सर्किट बोर्ड OSP सरफेस 12 लेयर PCB

2U मल्टीलेयर प्रिंटेड सर्किट बोर्ड OSP सरफेस 12 लेयर PCB

क्विक टर्न प्रोटोटाइप इमर्शन गोल्ड 2u 12 लेयर PCB OSP सरफेस FR4 TG150

12परतFR4 TG150 PCB ग्रीन सोल्डर मास्क इम्पीडेंस कंट्रोल

2010 में स्थापित, शेन्ज़ेन Huashengxin सर्किट मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है।HSX सर्किट लचीला त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में पीसीबी निर्माण के लिए छोटी मात्रा प्रदान करता है।इसके उत्पादों में 1 ~ 32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं।

इसके उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे उच्च-तकनीकी क्षेत्रों में उपयोग किया जाता है।

एचएसएक्स के लाभ:
1) 10 वर्षों के लिए व्यावसायिक निर्माण पीसीबी
2) उच्च अंत स्थिति, पेशेवर उत्पादन लाइन
3) स्थिर और परिपक्व विनिर्माण प्रौद्योगिकी
4) उच्च विश्वसनीयता गुणवत्ता आश्वासन
5) व्यापक बाजार सेवा प्रणाली
6) त्वरित प्रतिक्रिया, तेजी से वितरण

अधिकतम परतें: 32 परत (यदि 20 से अधिक परत हैं, तो क्षमता की समीक्षा करने की आवश्यकता है)

अधिकतम फ़िनिश पैनल का आकार: 740* 500 MM (यदि 600 MM से बड़ा है, तो क्षमता की समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी

कच्ची सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स, एआई और इसी तरह

पीसीबी समाप्त बोर्ड की मोटाई: 0.2 ~ 4.0 मिमी (यदि 0.2 मिमी से कम, या 4 मिमी से अधिक की समीक्षा करने की आवश्यकता है) (यदि बोर्ड की मोटाई ≤ 0.6 मिमी, एचएएसएल सतह के लिए लागू नहीं हो सकती है)

भीतरी और बाहरी बेस कॉपर की तांबे की मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

समाप्त बाहरी तांबा: 6 ऑउंस

बो और ट्विस्ट: 0.075%

मिन।छेद का आकार: 0.15 मिमी (<0.15 मिमी क्षमता की समीक्षा करने की आवश्यकता है)

एचडीआई मिन ड्रिल होल: 0.08-0.10 एमएम

पीसीबी ट्रैक / गैप: 3mil(0.075mm)

पीसीबी की रूपरेखा: रूटिंग / पंचिंग / वी-कट

सोल्डर मास्क की मोटाई: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क प्लग किए गए छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और इसी तरह

पीसीबी सिल्कस्क्रीन: सफेद, काला और इसी तरह

छीलने योग्य मुखौटा मोटाई: 500-1000um

OSP की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:

1. आप कौन सी सेवा प्रदान कर सकते हैं?

मुद्रित सर्किट बोर्ड, मुद्रित सर्किट असेंबली, रैपिड प्रोटोटाइप ऑर्डर

2. आपका लीड टाइम कितना तेज़ है?

HDI बोर्ड सबसे तेज़ 3 WDs, 2L और 4L कठोर बोर्ड सबसे तेज़ 24H

3. त्वरित उद्धरण कैसे प्राप्त करें?

कृपया गेरबर फ़ाइल और बोर्ड का विवरण प्रदान करें (परत, बोर्ड की मोटाई, तांबे की मोटाई, सतह के उपचार, सोल्डर मास्क और सिल्कस्क्रीन रंग, विशेष अनुरोध यदि कोई हो, मांग मात्रा, आदि सहित)

नमूना सूची:

4. आप किस भुगतान शर्तें स्वीकार करते हैं?

ए: वायर ट्रांसफर (टी / टी) या लेटर ऑफ क्रेडिट (एल / सी) या पेपैल (केवल 500usd से कम मूल्य के लिए)
