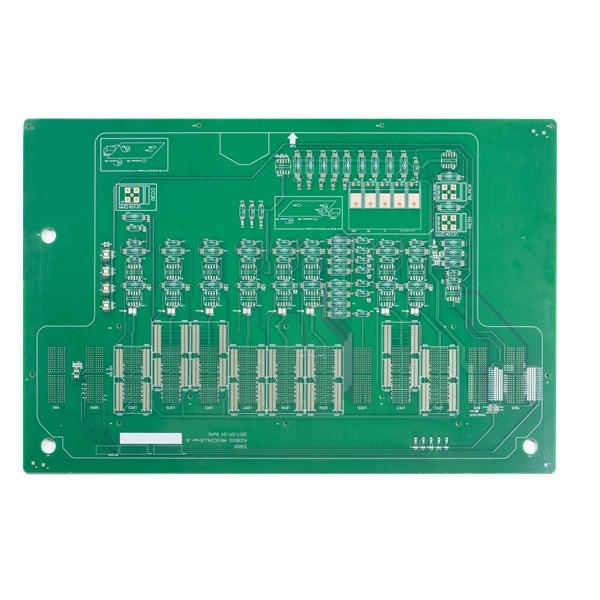

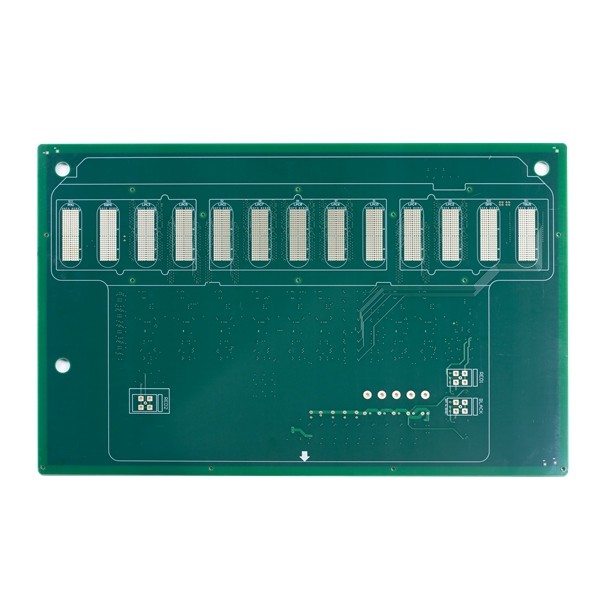

OEM/ODM ROHS उल इलेक्ट्रॉनिक्स बहुपरत मुद्रित सर्किट बोर्ड

बहुपरत मुद्रित सर्किट बोर्ड

Huashengxin सर्किट लिमिटेड मुद्रित सर्किट बोर्डों के लिए एक पेशेवर निर्माता है और लचीला त्वरित मोड़ उत्पादन सेवाएं (12 घंटे से 72 घंटे), साथ ही बड़ी मात्रा में पीसीबी निर्माण के लिए छोटी मात्रा प्रदान करता है।उत्पादों में 1 ~ 32L FR-4 कठोर मुद्रित सर्किट बोर्ड, IMS PCB, HDI बोर्ड, उच्च आवृत्ति PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि शामिल हैं।

HSX के उत्पादों का व्यापक रूप से संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरणों और एयरोस्पेस जैसे कई उच्च-तकनीकी क्षेत्रों में उपयोग किया जाता है।

अधिकतम परतें: 32 परत (यदि 20 से अधिक परत हैं, तो क्षमता की समीक्षा करने की आवश्यकता है)

अधिकतम फ़िनिश पैनल का आकार: 740* 500 MM (यदि 600 MM से बड़ा है, तो क्षमता की समीक्षा करने की आवश्यकता है)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी

कच्ची सामग्री: पीआई + एफआर 4, एफआर 4, रोजर्स, एआई और इसी तरह

मुद्रित सर्किट बोर्ड की तैयार बोर्ड मोटाई: 0.2 ~ 4.0 मिमी (यदि 0.2 मिमी से कम, या 4 मिमी से अधिक की समीक्षा करने की आवश्यकता है) (यदि बोर्ड की मोटाई ≤ 0.6 मिमी, एचएएसएल सतह के लिए लागू नहीं हो सकती है)

मुद्रित सर्किट बोर्ड की आंतरिक और बाहरी आधार तांबे की तांबे की मोटाई: न्यूनतम 0.3 / 0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

समाप्त बाहरी तांबा: 6 ऑउंस

बो और ट्विस्ट: 0.075%

मिन।छेद का आकार: 0.15 मिमी (<0.15 मिमी क्षमता की समीक्षा करने की आवश्यकता है)

एचडीआई मिन ड्रिल होल: 0.08-0.10 एमएम

प्रिंटेड सर्किट बोर्ड का ट्रैक/गैप: 3mil(0.075mm)

मुद्रित सर्किट बोर्ड की प्रोफाइल: रूटिंग, पंचिंग, वी-कट

मुद्रित सर्किट बोर्ड के सोल्डर मास्क की मोटाई: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क प्लग किए गए छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, और इसी तरह

पीसीबी सिल्कस्क्रीन: सफेद, काला और इसी तरह

छीलने योग्य मास्क की मोटाई: 500-1000um

सामान्य प्रश्न:

Q1: उत्पादन के लिए आप किस प्रकार का पीसीबी फ़ाइल प्रारूप स्वीकार कर सकते हैं?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q2।फ़ाइल के अलावा और क्या जानकारी दी जानी चाहिए?

ए: उद्धरण के लिए निम्नलिखित विनिर्देशों की आवश्यकता है:
1) आधार सामग्री
2) बोर्ड की मोटाई:
3) तांबे की मोटाई
4) भूतल उपचार:
5) सोल्डर मास्क और सिल्कस्क्रीन का रंग
6) मात्रा

Q3।कोई पीसीबी फाइल / जीबीआर फाइल नहीं है, केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?

ए: हाँ, हम आपको पीसीबी क्लोन करने में मदद कर सकते हैं।बस हमें नमूना पीसीबी भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं और इसे काम कर सकते हैं।

Q4।बीओएम क्या है?

ए: बीओएम सामग्री का एक बिल है जो आपकी परियोजना के निर्माण के लिए आवश्यक घटकों को सूचीबद्ध करता है।बीओएम में भाग संख्या, ब्रांड, संदर्भ डिज़ाइनर, मात्रा और उन भागों का विवरण शामिल है जिन्हें इकट्ठा करने की आवश्यकता है।

Q5।आपके सर्किट बोर्ड कहाँ निर्मित होते हैं?

ए: चीन स्थित पेशेवर पीसीबी निर्माता के रूप में, सभी सर्किट बोर्ड चीन में निर्मित होते हैं।
