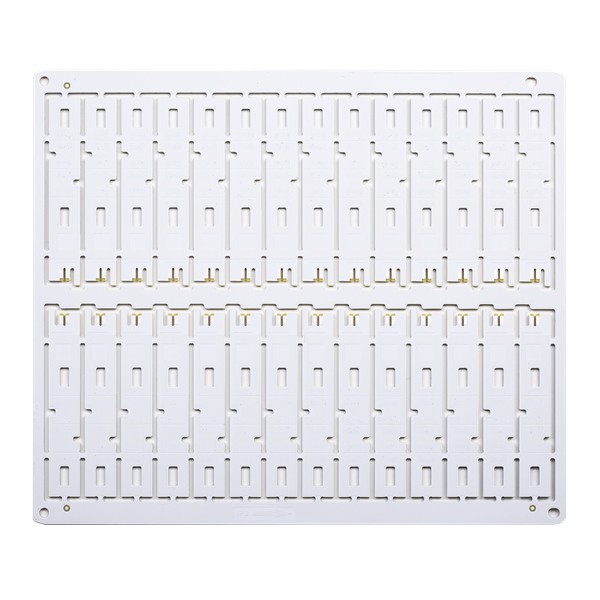

LF HASL PCB सरफेस के साथ ISO9001 FR4 व्हाइट प्रिंटेड सर्किट बोर्ड

LF HASL PCB सरफेस के साथ ISO9001 FR4 व्हाइट प्रिंटेड सर्किट बोर्ड

अच्छी गुणवत्ता के साथ ISO9001 पीसीबी निर्माता व्हाइट FR4 बोर्ड मुद्रित सर्किट बोर्ड

सफ़ेद FR4 प्रिंटेड सर्किट बोर्ड

HSX उत्पाद 1~32L FR-4 PCB, IMS PCB, HDI बोर्ड, उच्च आवृत्ति वाले PTFE बोर्ड और कठोर-फ्लेक्स बोर्ड आदि को कवर करते हैं। यह लचीली त्वरित मोड़ उत्पादन सेवाएं (सबसे तेज़ 12 घंटे से 72 घंटे) प्रदान करता है, और द्रव्यमान के लिए छोटी मात्रा भी प्रदान करता है। वॉल्यूम पीसीबी निर्माण। संचार, बिजली आपूर्ति, कंप्यूटर नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, विज्ञान और शिक्षा, चिकित्सा उपकरण और एयरोस्पेस जैसे उच्च तकनीक क्षेत्रों में उत्पादों का व्यापक रूप से उपयोग किया जाता है।

अधिकतम परतें: 32 परत (परत ≥20 परत होने पर क्षमता की समीक्षा करने की आवश्यकता होगी)

अधिकतम फिनिश पैनल का आकार: 740 * 500 मिमी (पैनल आकार> 600 मिमी होने पर क्षमता की समीक्षा करने की आवश्यकता होगी)

न्यूनतम फिनिश पैनल का आकार: 5 * 5 मिमी (पैनल आकार <5 मिमी होने पर क्षमता की समीक्षा करने की आवश्यकता होगी)

पीसीबी सामग्री: PI + FR4, FR4, रोजर्स, कॉपर बेस, अल बेस

पीसीबी मोटाई: 0.2 ~ 4.0 मिमी (यदि समाप्त बोर्ड मोटाई <0.2 मिमी, या> 4 मिमी, क्षमता का मूल्यांकन करने की आवश्यकता होगी) (और यदि ओर्ड मोटाई ≤ 0.6 मिमी, एचएएसएल सतह संधि के लिए लागू नहीं होगी)

तांबे की भीतरी मोटाई: न्यूनतम 0.3/0.5oz, अधिकतम 3oz, अग्रिम 4-6oz

बाहरी तांबे की तांबे की मोटाई: अधिकतम 10oz (क्षमता का मूल्यांकन करने की आवश्यकता होगी)

बो और ट्विस्ट: 0.075%

मिन।छेद का आकार: 0.15 मिमी (<0.15 मिमी की समीक्षा करने की आवश्यकता है)

एचडीआई मिन ड्रिल होल: 0.08-0.10 एमएम

न्यूनतम पीसीबी ट्रैक/गैप: 3mil(0.075mm)

पीसीबी की रूपरेखा: रूटिंग / वी-कट / पंचिंग

सोल्डर मास्क की मोटाई: मानक 15-20um;उन्नत: 35um

न्यूनतम मिलाप मुखौटा पुल चौड़ाई: हरा 4mil, अन्य रंग 4.8mil

सोल्डर मास्क भरने वाले छेद: 0.1-0.5 मिमी

सोल्डर मास्क का रंग: हरा, मैट हरा, नीला, मैट नीला, काला, मैट काला, पीला, लाल, सफेद, आदि

पीसीबी सिल्कस्क्रीन: सफेद, काला और आपके अनुरोध के रूप में

छीलने योग्य मुखौटा मोटाई: 500-1000um

OSP की ऑक्सीकरण फिल्म: 0.2-0.5um

सामान्य प्रश्न:

प्रश्न 1: उत्पादन के लिए आप किस प्रकार का पीसीबी फ़ाइल प्रारूप स्वीकार कर सकते हैं?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q2।फ़ाइल के अलावा और क्या जानकारी दी जानी चाहिए?

ए: उद्धरण के लिए निम्नलिखित विनिर्देशों की आवश्यकता है:
1) आधार सामग्री
2) बोर्ड की मोटाई:
3) तांबे की मोटाई
4) भूतल उपचार:
5) सोल्डर मास्क और सिल्कस्क्रीन का रंग
6) मांग की मात्रा

Q3।कोई पीसीबी फाइल / जीबीआर फाइल नहीं है, केवल पीसीबी नमूना है, क्या आप इसे मेरे लिए तैयार कर सकते हैं?

ए: हाँ, हम आपको पीसीबी क्लोन करने में मदद कर सकते हैं।लेकिन जरूरत है कि आप हमें नमूना पीसीबी भेजें, हम पीसीबी डिजाइन को क्लोन कर सकते हैं।

Q4।बीओएम सूची क्या है?

ए: बीओएम सूची सामग्री का एक बिल है जो आपकी परियोजना के निर्माण के लिए आवश्यक घटकों को सूचीबद्ध करता है।बीओएम सूची में भाग संख्या, ब्रांड, संदर्भ डिज़ाइनर, मात्रा और भागों का विवरण शामिल है जिन्हें इकट्ठा करने की आवश्यकता है।

Q5।आपके सर्किट बोर्ड कहाँ निर्मित होते हैं?

ए: चीन स्थित पेशेवर पीसीबी निर्माता के रूप में, सभी सर्किट बोर्ड चीन में निर्मित होते हैं।
